三相碟式分离机

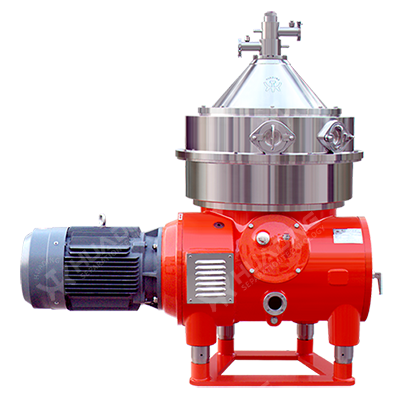

PAND45型三相喷嘴分离机

用于棕榈油污泥分离与棕榈油厂废水脱油

应用概述

PAND系列喷嘴分离机主要用于从棕榈油厂的沉淀池底流（通常称为“污泥水”）中回收棕榈油。有时也安装于三相卧螺离心机之后，用于从重相中进一步回收残油。此时，卧螺离心机已去除大部分油分，PAND分离机的主要任务是从第三相（水相）中回收微量残油。在此工况下，其核心分离任务是在水与含微量油及悬浮固体的水之间进行高效分离。

工作原理

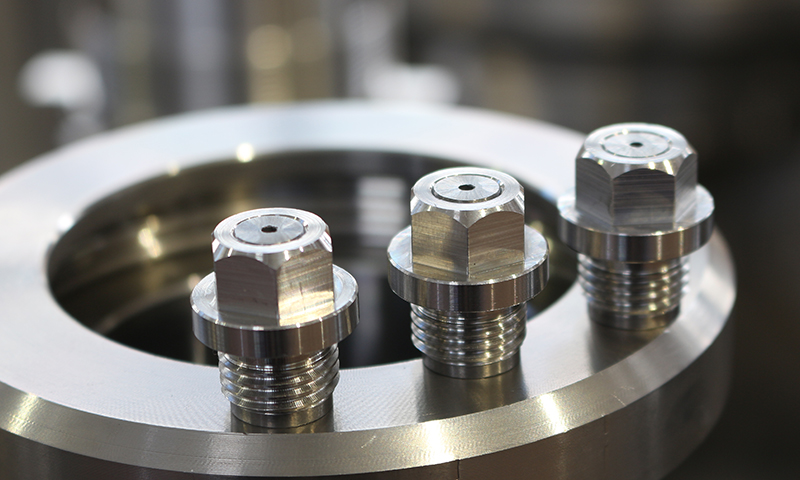

分离在装有锥形碟片的旋转转鼓内完成，实际的分离过程发生在每片碟片的间隙中。液体进料通过固定的进料管进入转鼓，到达位于转鼓中心的旋转分配器，随后进入碟片组。固体颗粒通过转鼓外围的喷嘴连续排出，并借重力经由机架上的出口离开机器。水被推向转鼓壁，在压力作用下通过向心泵排出。浓缩的油则由另一个内置的向心泵泵出。如果转鼓内的油水分层外移，存在油与固体一同被排出的风险，位于上方的平衡水箱会自动向转鼓内补水，将油层推回正常位置。

清洁与维护特点

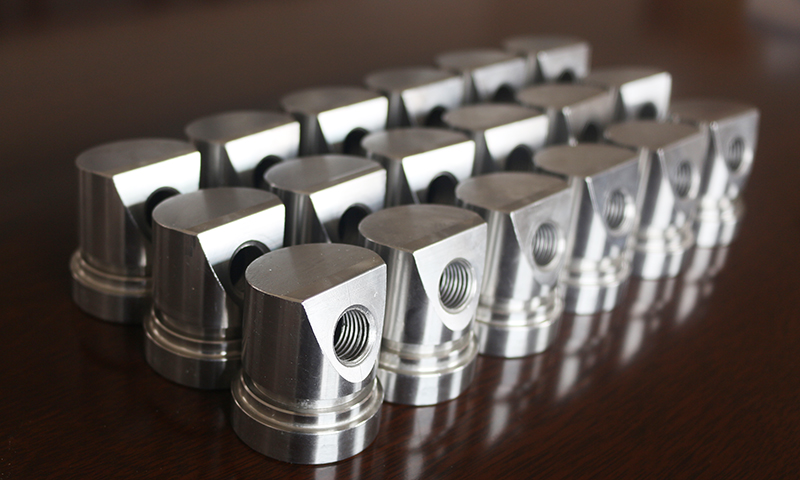

PAND喷嘴分离机可从外部拆下喷嘴座，并在低速运行状态下用水冲洗转鼓，从而实现无需拆卸整机的清洁，有效减少了停机时间。

此外，该设备配备在线清洗（CIP）程序：首先在离心机低速运行数个周期时，将冲洗水引入进料管；随后在设备高速运行时，将冲洗水引入经碟片组后的澄清轻相（回收油）出口，进行深度清洗。

结构与材质

所有接触液体的部件均采用不锈钢制造。机架主体为铸铁，顶部和机架罩则为不锈钢。为防磨损，PAND分离机内部装有多处耐磨防护板和衬里。

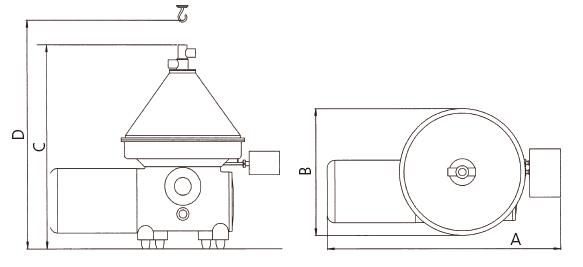

主要技术规格
